揭开表象看细节 轮毂质量专业测试(4)
2013年11月14日 10:48 来源：爱卡汽车网
参与互动(0)
参与互动(0)●测试项目二：材质取样分析

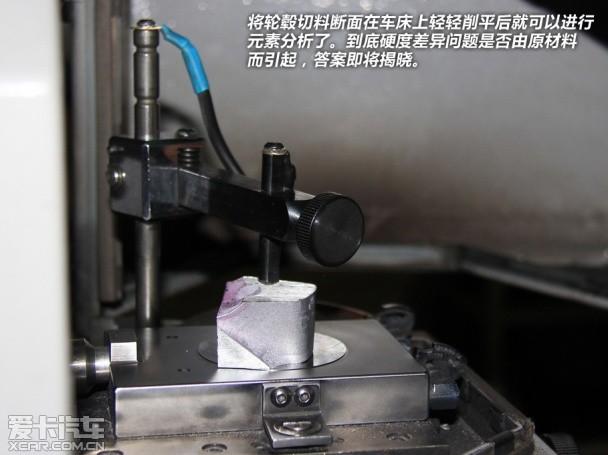

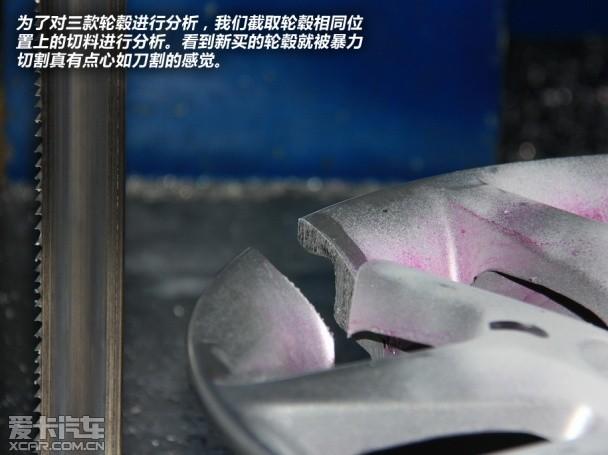

通过对轮毂的硬度测试我们直观的了解到了轮毂的一项基本参数，为了能进一步了解产生硬度不同的原因我们决定将轮毂进行切割采样，通过分析合金材料的元素含量来判断轮毂本身是否有材质上的缺陷。

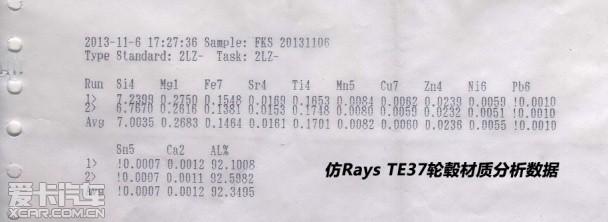

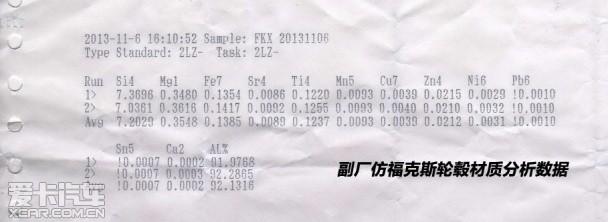

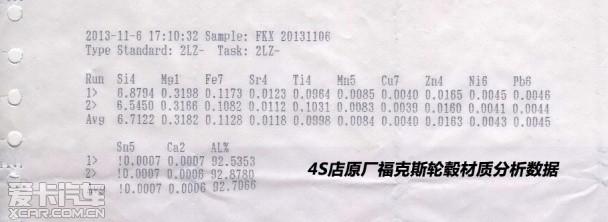

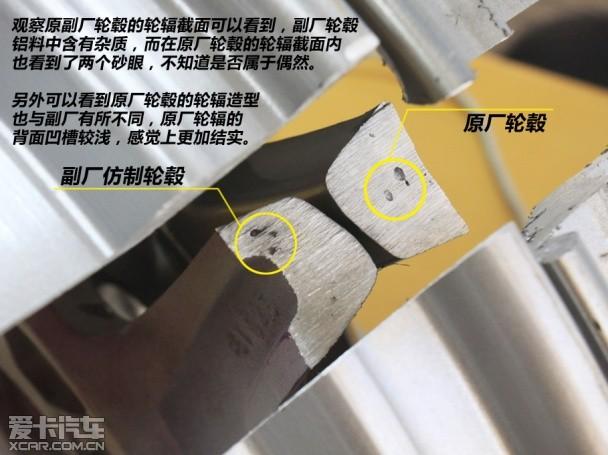

我们在将三款产品分别切割分析后发现这三款轮毂的铝元素含量基本一致，而只有微量其他元素的含量有所区别，这说明三款铸造轮毂的原材料都是标准的A356 铝材，这让我们通过材质来分辨差别的希望破灭了，但这硬度差异问题到底是差在那里？经过与工程师的一番讨论与分析，他们认为比较可信的问题原因是出在加工工艺上。
A356铝材铸造完成后的产品基本硬度值都在50-60左右，后续还要经过一道热处理的工序才可以使合金材料稳定，从而达到80左右的标准硬度，而本次测试的副厂轮毂很可能是在后期热处理工序上出了问题，或者根本就没有进行热处理！在工艺上的偷工减料同样会对产品的性能产生很大影响。
通过初步的测量，我们已经看到这三款产品在质量上的差异，而像硬度上的区别则很容易在接下来的测试中暴露得更明显。（崔刚）
【编辑:魏巍】
>汽车新闻精选：
