呼吸之道！浅析可变气门正时/升程技术(3)

　　——气门重叠角对发动机性能的影响

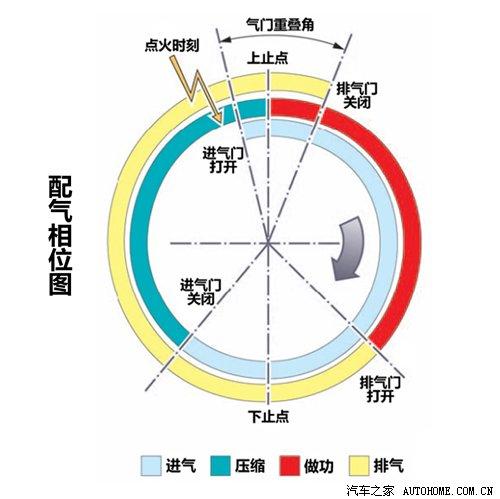

　　当发动机处在高转速区间时，四冲程发动机的一个工作冲程仅需千分之几秒，这么短的时间往往会引起发动机进气不足和排气不净，影响发动机的效率。因此，就需要通过气门的早开和晚关，来弥补进气不足和排气不净的缺憾。这种情况下，必然会出现一个进气门和排气门同时开启的时刻，配气相位上称为“气门重叠角”。

　　气门重叠的角度往往对发动机性能产生较大的影响，那么这个角度多大为宜呢？我们知道，发动机转速越高，每个气缸一个工作循环内留给吸气和排气的绝对时间也越短，因此要达到更高的充气效率，就需要延长发动机的吸气和排气时间。显然，当转速越高时，要求的气门重叠角度越大。但在低转速工况下，过大的气门重叠角则会使得废气过多的泻入进气端，吸气量反而会下降，气缸内气流也会紊乱，此时ECU也会难以对空燃比进行精确的控制，从而导致怠速不稳，低速扭矩偏低。相反，如果配气机构只对低转速工况进行优化，那么发动机的就无法在高转速下达到较高的峰值功率。所以发动机的设计都会选择一个折衷的方案，不可能在两种截然不同的工况下都达到最优状态。

　　所以为了解决这个问题，就要求配气相位可以根据发动机转速和工况的不同进行调节，高低转速下都能获得理想的进、排气效率，这就是可变气门正时技术开发的初衷。

　　——工作原理

　　虽然可变气门正时技术在各个厂商的称谓略有不同，但是实现的方式却大同小异。以丰田的VVT-i技术为例，其工作原理为：该系统由ECU协调控制，发动机各部位的传感器实时向ECU报告运转情况。由于在ECU中储存有气门最佳正时参数，所以ECU会随时对正时机构进行调整，从而改变气门的开启和关闭时间，或提前、或滞后、或保持不变，下面这段视频则清楚的展示了VVT机构的工作原理。

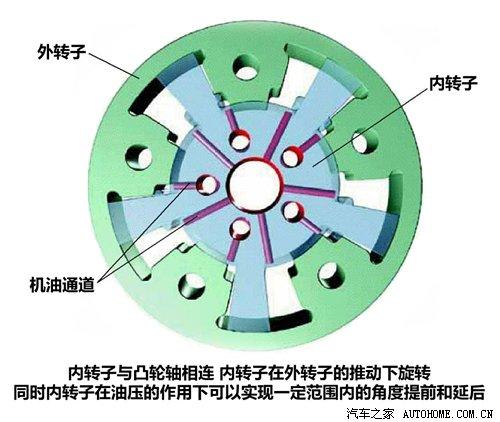

　　简单的说，VVT系统就是通过在凸轮轴的传动端加装一套液力机构，从而实现凸轮轴在一定范围内的角度调节，也就相当于对气门的开启和关闭时刻进行了调整。
