呼吸之道！浅析可变气门正时/升程技术(8)

　　——英菲尼迪VVEL

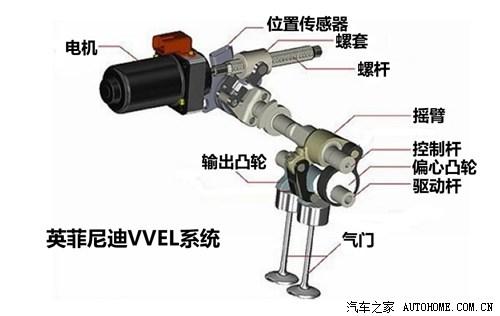

　　英菲尼迪的VVEL系统的工作原理与BMW的Valvetronic类似，但在结构上稍有不同。VVEL系统使用一套螺套和螺杆的组合实现了气门升程的连续可调。在系统工作时，电机通过ECU信号控制螺杆和螺套的相对位置，螺套则带动摇臂、控制杆等部件，最终改变气门升程的大小。

　　摇臂通过偏心轮套在控制杆上，而控制杆可以在电机的带动下旋转一定角度。当发动机在高转速或者大负荷时，电机带动螺杆转动，套在螺杆上的螺套也会产生相应的横向移动，与螺套联动的机构使得控制杆逆时针或顺时针发生旋转。由于摇臂套在控制杆的偏心轮上，因此摇臂的旋转中心也会随之上升或下降，从而达到改变气门升程的目的。虽然整个机构看起来比较复杂，摩擦副也相对较多，但由于系统中的摇臂，控制杆和螺套等都是刚性连接，没有弹簧类的回位机构，使得VVEL系统即使在发动机高转速情况下也无需考虑惯性的问题。
